El Dron Batimétrico Ligero.

Totalmente Automatizado

Acerca De

Dron catamarán automático con tecnología de propulsión acuática. Su diseño impermeable completamente nuevo permite que sea compatible con una gran cantidad de sensores, siendo uno de los principales: la Ecosonda. Los motores son redundantes, lo que ofrece una muy alta tolerancia a anomalías. Batimetrix es precisión y eficiencia para su trabajo.


Completamente Automatizado

  • Trabajo sin riesgos.
  • Navegación automática sobre perfiles predeterminados.
  • Regreso automático a origen.

Georreferenciación Directa

  • Posición geodésica GNSS L1/L2.
  • Multiconstelación.
  • Modo RTK/PPK con Emlid M2.


Amplia elección de sensores

  • Ecosonda monofrecuencia en centímetros.
  • Sonar Escáner Lateral para imágenes submarinas.
  • LiDAR.

Que lo hace diferente

Características
Principales

  • Dron hidrográfico totalmente automatizado con tecnología de propulsión acuática.
  • Doble motorización acuática.
  • GNSS precisión centimétrica con Emlid M2 RTK/PPK.
  • Amplia variedad de sensores: Ecosondas, LiDAR, Sonda multiparamétrica, Sonar (escaneo lateral para imágenes submarinas).

Operación

  • Tipo: Catamarán.
  • Navegación: Automática y manual.
  • Desarme: Sí.
  • Configuración e inicio: Menos de 10 minutos.
  • Resistencia: Hasta 1.15 horas.
  • Velocidad de cruce: 1.0 a 2.0 m/s
  • Velocidad maxima: 2.5 m/s
  • Rango de temperatura: -10°C a +45°C (aire)

Hardware & Comunicación

  • Material: Estructura de fibra de vidrio, nylamid y acero inoxidable.
  • Peso: 14 kg.
  • Motorización: Flotador estándar 1 hélice submarina por flotador.
  • Flotador: Volumen: 17.5 L.
  • Baterias: 4 de Polímero de Litio.
  • Radios: Control remoto 2.4 GHz y otras (a solicitud) & Telemetría 433-868-933 MHz y otras (a solicitud).
  • Dimensiones:
0mm Alto
0mm Ancho
0mm Largo

Sensores

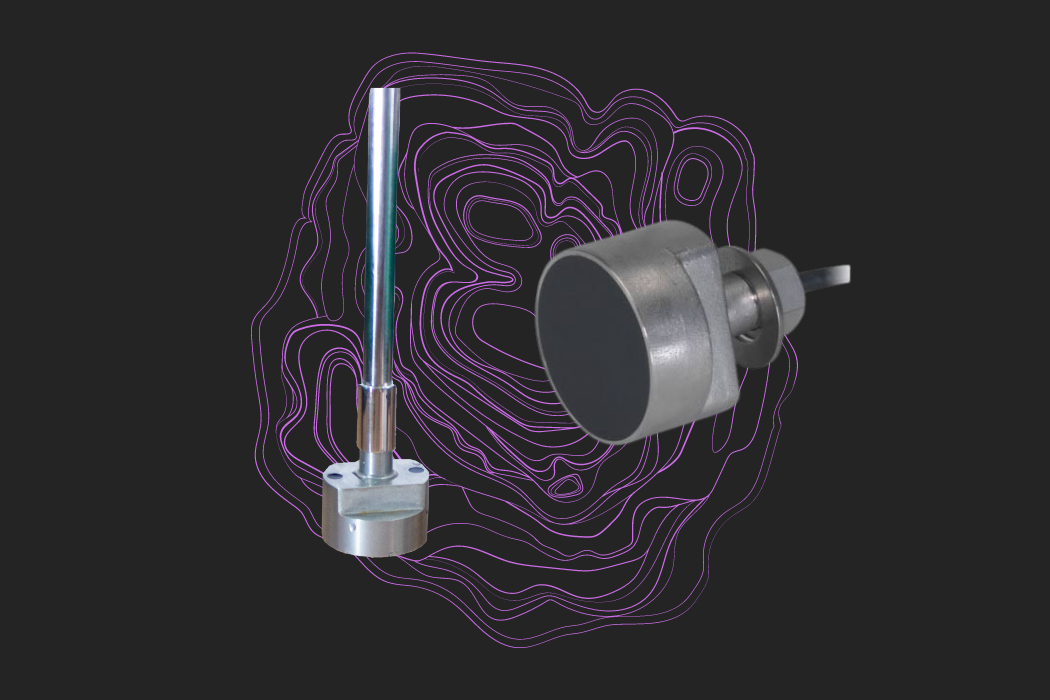

Ecosonda Mononofrecuencia en Centímetros

  • Resolución : 10 cm.
  • Amplitud de onda : 0.2°.
  • Frecuencia : 200 KHz.
  • Profundidad : hasta 200 m.

Sonar escáner lateral para
imágenes submarinas

  • Resolución : 20 mm.
  • Amplitud de onda : 10°.
  • Frecuencia : 675 KHz.
  • Profundidad : hasta 300 m.

Sensor LiDAR


  • Resolución : 3 cm.
  • Amplitud de onda : 0.2°.
  • Frecuencia : >36 KHz.
  • Profundidad : 100 m.

Otros Sensores

  • SONDA MULTIPARÁMETRO PARA ANÁLISIS DE AGUA.
  • ECOSONDA BIOFRECUENCIA EN CENTÍMETROS.

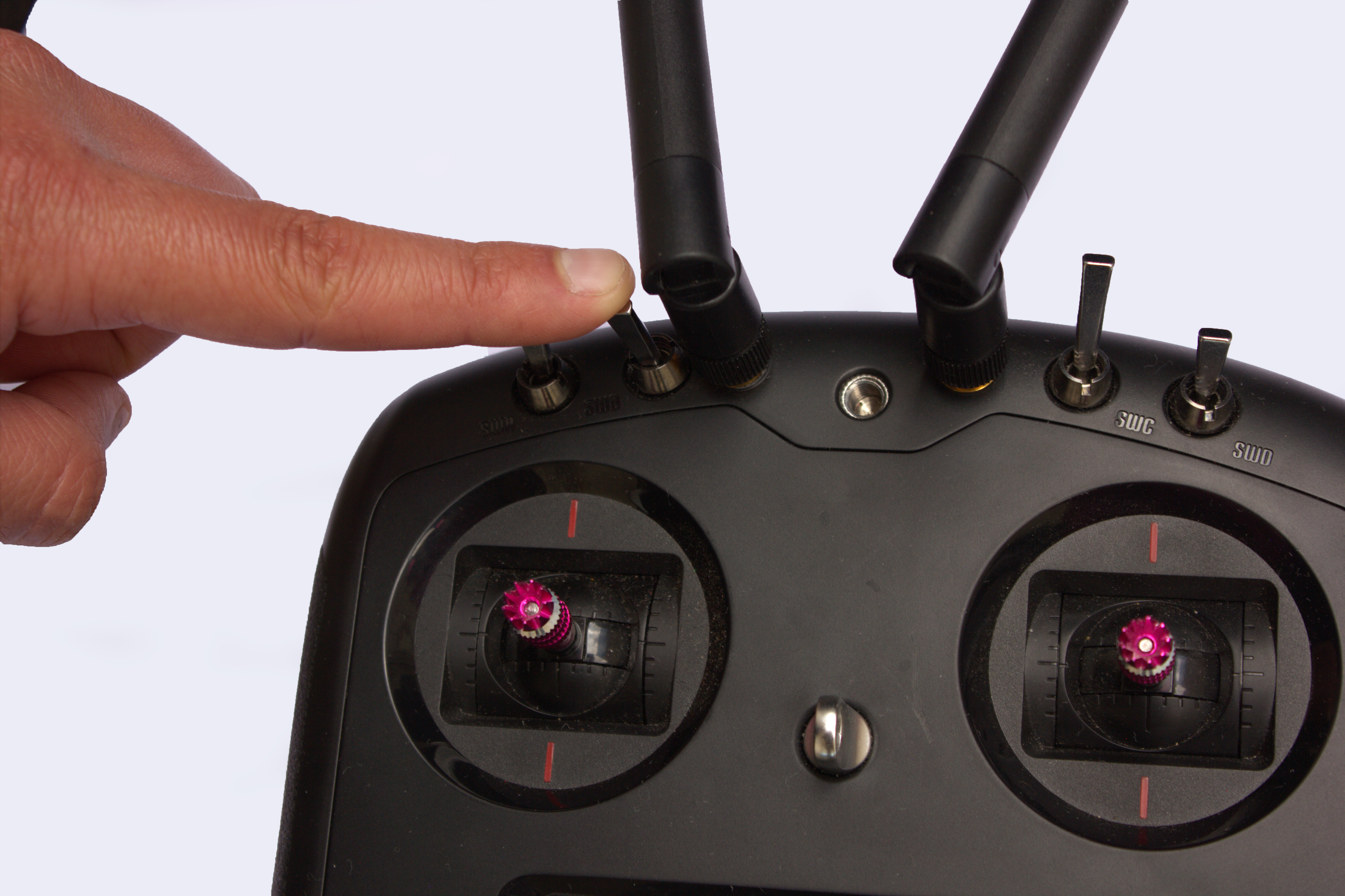

Puente de Mando

  • Material : Plástico ABS.
  • Dimensiones: 395 mm x 232 mm x 112 mm.
  • Peso : 4 kg./li>
  • Rango de Temperatura : -10°C. a +60°C.

  • Satélites : Banda dual L1/L2 & GPS / Glonass / Beidu /Galileo.
  • RTK : Si
  • PPK : Si
  • Precisión : Cinemática horizontal 7 mm. + 1 ppm & Cinemática vertical 14 mm. + 1 ppm.

  • Gestión de Navegación : Piloto automático, navegación, cambio de plan de vuelo y modo manual sin controlador.
  • Gestión de Comunicación : Posiciones, tiempo de profundidad, datos incerciales y otros.
  • Registro de Datos : Controladora de navegación, telemetría, GNSS.

  • Mission Planning: Output Data
  • Missión Planner: Latitud, Longitud, Altitud, WGS 84.
